制冷系統作爲(wéi / wèi)一(yī / yì ／yí)個整體除了(le／liǎo)四大件（壓縮機、冷凝器、節流裝置、蒸發器）以外還有很多附屬部件—氣液分離器等。

氣液分離器，顧名思義，就是在制冷系統中的基本作用是分離并保存回氣管裏的制冷劑液體以防止壓縮機液擊。因此，它可以暫時儲存多餘的制冷劑液體，并且也防止了(le／liǎo)多餘制冷劑流到壓縮機曲軸箱造成油的稀釋。有時也稱作低壓儲液器。

由于在分離制冷劑液體過程中，冷凍油也會被分離出來并積存在氣液分離器底部，所以在氣液分離器出口管和(hé / huò)底部會有一(yī / yì ／yí)個油孔，保證冷凍油可以回到壓縮機，從而避免壓縮機缺油。

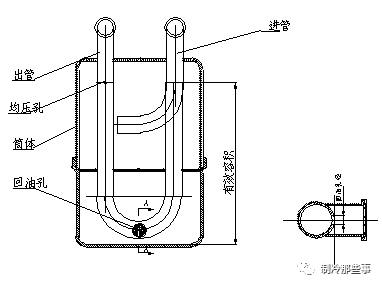

氣液分離器的基本結構如下圖：

氣液分離器的作用

氣液分離器在制冷系統中的主要(yào / yāo)作用是容納系統中回液部分冷沒媒，防止對壓縮機造成液擊，以及過多制冷劑對壓縮機機油的稀釋。

氣液分離器的結構和(hé / huò)優缺點

1、重力沉降：

原理：結構很簡單，原理也很簡單，利用液體與氣體的重量不同達到分離。

優點：設計簡單；設備制作簡單；阻力小。

缺點：分離效率很差；需要(yào / yāo)氣體流速很慢，所以相對應設備體積就很大。

點擊

2、折流分離（擋闆分離）

原理：氣體與液體的密度不同，液體的慣性大，遇折流闆直接發生碰撞達到分離。

優點：（相對重力分離）分離效率更高;體積更小;工作穩定。

缺點：分離負荷範圍窄，氣體流速超過一(yī / yì ／yí)定範圍後，分離效率下降。　

原因：

１、如果氣體流速過慢，液體的慣性過小，不能産生碰撞，無法分離。

２、氣體流速過快會把已經碰撞着壁的液體重新帶走。

３、液體容易碎化，與折流闆在碰撞的同時，産生更細的液滴。氣體流速越大，碰撞力就越大，産生的細液滴就越多，分離效果就越差。

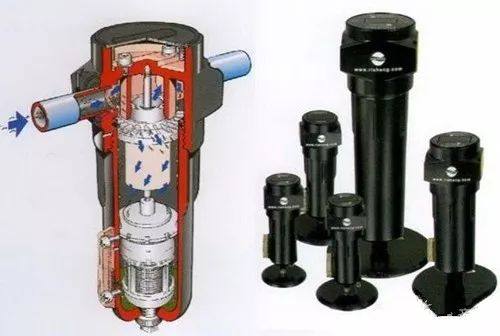

3、離心分離

原理：氣體與液體的密度不同，液體與氣體混合一(yī / yì ／yí)起旋轉流動時，液體受到的離心力大于氣體，從而與筒體壁面産生碰撞并附着在上，然後由于重力的作用達到分離。

優點：分離效率更高；體積更小；工作穩定。

缺點：與折流分離類似，分離負荷範圍窄，氣體流速超過一(yī / yì ／yí)定範圍後，分離效率下降。

原因：

１、如果氣體流速過慢，液态的慣性過小，不能産生碰撞，無法分離。

２、氣體流速過快會把已經碰撞着壁的液體重新帶走。

4、填料分離

原理：填料分離和(hé / huò)折流分離的原理類似，也是依靠液體的慣性，使其與填料産生碰撞從而實現分離。但填料分離相對折流分離來說具有大得多的阻擋收集壁面積，而且多次反複折流，液體很容易着壁，所以其分離效率更高。

優點：分離效率比折流分離或離心分離高；結構簡單，隻需制作一(yī / yì ／yí)個填料架。

缺點：分離負荷範圍更窄，氣體流速超過一(yī / yì ／yí)定範圍後，分離效率急劇下降；易堵。　

原因：

１、在氣液比一(yī / yì ／yí)定的情況下，氣液混合物流速越大，說明單位時間内分離負荷越大，混合物在分離器内停留的時間越短。

2、氣體在折流的同時也推動着已經着壁的液體向上流動，如果氣體流量太大，流速太快，會導緻液體下流不暢，随着液體越積越多，氣體的流通面積也越來越小，在這雙重影響下，已經着壁的液體很容易被氣體重新帶走。

5、絲網分離

原理：氣體與液體的微粒大小不同，液體與氣體混合一(yī / yì ／yí)起流動通過絲網時，就象過篩一(yī / yì ／yí)樣，氣體通過了(le／liǎo)，而液體被攔截下來，從而達到分離。簡單的說，就是液體顆粒太大，無法通過絲網的篩分。

優點：分離效率比填料分離更高。

缺點：分離負荷範圍更窄，超過氣體極限流速或者液氣比後，分離效率急劇下降;易堵;絲網的目數以及材質選擇很重要(yào / yāo)。

6、微孔過濾分離

原理：氣體與液體的微粒大小不同，液體與氣體混合一(yī / yì ／yí)起流動通過微孔過濾，就象過篩一(yī / yì ／yí)樣，氣體通過了(le／liǎo)，而液體被攔截下來，從而達到分離。微孔過濾分離器的篩分作用是真正意義上的篩分，其微孔直徑一(yī / yì ／yí)般在50微米以下，大于微孔直徑的液體微粒均不能通過。而且微孔過濾分離器的阻擋收集表面積在單位體積内極大，折流次數和(hé / huò)篩分次數在單位體積内比絲網過濾更多。

優點：分離效率極高；體積比絲網分離器小。

缺點：

1、成本高。

2、如果液氣比太大，容易發生液阻現象，阻力急劇上升（前端需加裝其它粗過濾裝置）。

3、本身阻力大。

4、更易堵。

氣液分離器的設計和(hé / huò)使用必須遵循以下原則：

1、 氣液分離器必須有足夠的容量來儲存多餘的液态制冷劑。

特别是熱泵系統，最好不要(yào / yāo)少于充注量的50%，如果有條件最好做試驗驗證一(yī / yì ／yí)下，因爲(wéi / wèi)用節流孔闆或毛細管在制熱時節流，可能會有70%的液态制冷劑回到氣液分離器。還有高排氣壓力，低吸氣壓力也會讓更多的液态制冷劑進入氣液分離器。用熱力膨脹閥會少一(yī / yì ／yí)些，但也可能會有50%流到氣液分離器，主要(yào / yāo)是在除霜開始後，外平衡感溫包還是熱的，所以制冷劑會大量流過蒸發器而不蒸發從而進入氣液分離器。在停機時，氣液分離器是系統中最冷的部件，所以制冷劑會遷移到這裏，所以要(yào / yāo)保證氣分有足夠的容量來儲存這些液态制冷劑。

2、 适當的回油孔及過濾網保證冷凍油和(hé / huò)制冷劑回到壓縮機。

回油孔的尺寸要(yào / yāo)盡量保證沒液态制冷劑回流到壓縮機，但也要(yào / yāo)保證冷凍油盡量可以回到壓縮機。如果是運行中氣液分離器中存有的液态制冷劑，推薦使用直徑0.040 in (1.02mm),，如果是因爲(wéi / wèi)停機制冷劑遷移到氣液分離器推薦使用0.055 in (1.4mm)（谷輪的應用工程手冊是直接給出0.040-0.050 in(1.02-1.3 mm)，并給出一(yī / yì ／yí)般氣液分離器是0.0625-0.125(1.6-3.2mm))。當然如果有條件也可能用試驗優化這個尺寸，以達到最好效果。還有過濾網，谷輪推薦使用不小于30X30目（0.6mm孔徑），這裏推薦使用50X60 目，這裏好像有點矛盾，不過考慮到在中國空調安裝的水平，特别是分體式的安裝，經常會有雜質進入系統，所以用小點孔徑會穩妥些。

3、氣液分離器的壓力損失盡可能小。

冷凍油和(hé / huò)制冷劑的流量由出口U形管的尺寸控制，所以它的尺寸也決定了(le／liǎo)制冷劑的壓力損失，因爲(wéi / wèi)進入出口管的制冷劑是高速的。這裏有一(yī / yì ／yí)個參考值，對于R22，R134，R404A，R410A，在5℃蒸發溫度，30℃吸氣溫度時壓力損失爲(wéi / wèi)7kPa, 有些公司資料上壓力損失是1/2F（0.5C）這應該是指飽和(hé / huò)狀态下的壓力。但是不同制冷劑換算成壓力又是不同的，前面提的壓力損失又是針對幾種制冷劑，所以這些參數隻是作爲(wéi / wèi)參考。

在氣液分離器設計時，圖紙中應明确如下要(yào / yāo)求：

1、相應配管尺寸、外形尺寸

2、氣密試驗、強度試驗等壓力試驗

3、潔淨度、殘留水分

4、進氣管處筒體上應明确進行标注

5、筒體内應充入0.05MPa高純氮氣保壓

6、其他關鍵技術要(yào / yāo)求或材料、尺寸要(yào / yāo)求

7、過濾網目數等。
